Caratteristiche tecniche delle tende a bande verticali



Tutti i daci tecnici sulle tende a bande verticali

In questo file tecnico, scoprirai tutti gli elementi e i dati tecnici necessari per conoscere la tenda a bande verticali, i tessuti e le loro caratteristiche e le diverse opzioni disponibili. Oltre a una presentazione generale del prodotto, scoprirai in particolare i seguenti sezione :

• Tipi di azionamento della tenda
• Binario - piastra di zavorra - catenella inferiore
• Ingombro della tenda
• Tipi di montaggio e supporto associati
• Apertura delle lamelle
• Ingombro della lama ripiegate

• Numero di supporto di posa forniti

• Caratteristiche tecniche e solari dei tessuti
• Quales viteria scegliere ?
• Limiti dimensionali
• Suggerimenti per manutenzione







Presentazione Generale





Tipi di comando o manovra della tenda



Le nostre tende sono concepite con materiali resistenti e sono adatte ad un utilizzo intenso. I nostri prodotti sono durevoli a lungo termine e riparabili al bisogno (pezzi di ricambio disponibili).

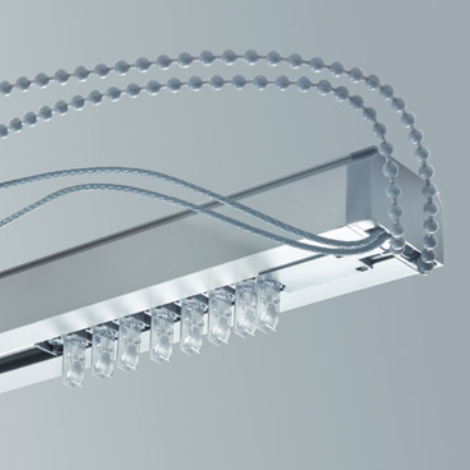

	Catenella in PVC Bianca e cordoncino Bianco La tenda è azionata da una catena in PVC bianco e un cordoncino. La catenella in PVC è usata per gestire l'orientamento delle pale. Il cordoncino e utilizzato per la consegna e la distribuzione delle lame.
	Motorizzata 220 volts con Telecomando - Protocollo Somfy RTS La tenda è collegata a 220 volts. La manovra della lama, l'apertura e la orientazione sono azionata da un telecomando fornito con la tenda. Il motore si trova sempre sul lato del vetro per offrire un'estetica impeccabile.

Binario in aluminium

È un binario in alluminio laccato bianco che può essere fissato al soffitto o come applique mediante staffe regolabili. La sezione della guida è larga 40 mm e alta 29 mm.



	Binario in alluminio laccato Bianco Catena, cordino e contrappeso bianco.

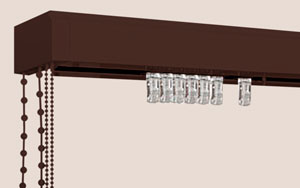

	Binario in alluminio laccato Marrone Catena, cordino e contrappeso marrone.
	Binario in alluminio laccato Grigio antracite Catena, cordino e contrappeso nero.

Piastra di Zavorra e catenella inferiore



Piastra di zavorra  Questa piastra di zavorra è inserita nella guaina di ogni lama. Garantisce una caduta perfetta di ogni lama per offrire un'estetica perfetta. La zavorra è bianca (ad eccezione dei colori soltis antracite, oscuranti grigio topo, oscuranti marrone, oscuranti nero, filtranti grigio topo, filtranti marrone, filtranti nero, filtrante con motivi cerchi nero e filtrante con motivi nido d’ape nero nei quali casi la zavorra è di colore nero).

Catenella inferiore La catena bassa collega le stecche insieme nella parte anteriore e nella parte posteriore della tenda. È di colore bianco e garantisce la corretta rotazione delle lame, evitando che si aggroviglino. La catena bassa è bianca (ad eccezione dei colori soltis antracite, oscuranti grigio topo, oscuranti marrone, oscuranti nero, filtranti grigio topo, filtranti marrone, filtranti nero, filtrante con motivi cerchi nero e filtrante con motivi nido d’ape nero nei quali casi la zavorra è di colore nero).

Ingombro



Manovra Cordoncino Montaggio su squadre regolabili	Manovra Cordoncino Montaggio a soffitto
Manovra Motorizzata Montaggio su squadre regolabili	Manovra Motorizzata Montaggio a soffitto

Tipi di montaggio e supporto associati

I supporti di installazione sono di colore bianco, marrone o grigio antracite a seconda del colore del binario scelto.

Montaggio su squadre regolabili

Questa opzione consente di installare dalla parte anteriore allontanando la tenda dal vetro e / o da un ostacolo (maniglia) per consentire alle pale di ruotare correttamente. In questo caso l'installazione verrà eseguita nella parete sopra la finestra integrando l'altezza della staffa (7,5 cm) all'altezza della tenda

Dettagli e dimensioni del supporto



Montaggio a soffitto

Questa installazione viene eseguita mediante foratura nel soffitto (utilizzando viti e tasselli adattati al tipo di soffitto ma non forniti).

Dettagli e dimensioni del supporto



ATTENZIONE : Come parte di un'installazione avvitata, è necessario utilizzare viti e tasselli adattati al supporto (cartongesso, legno, cemento, alluminio, ...). Data la varietà di supporti, non forniamo queste viti, ma di seguito troverai i dettagli delle viti da utilizzare in base a ciascun supporto.



Ripiegamento delle lame

Questa opzione consente di scegliere il modo in cui le pale verranno spinte indietro quande si guarda la tenda DA INTERNO.

Hai tre scelte:



Ingombro della lama ripiegate

Di seguito troverai le dimensioni delle stecche piegate a seconda della larghezza della tenda e del tipo di ripiega:



Larghezza della tenda (in cm)				80		120		160		200		240		280		320		360		400
Ingombro ripiegamento a DESTRA o a SINISTRA (in cm)				14		17		20		23		26		29		32		35		38
Ingombro ripiegamento a DESTRA e a SINISTRA (in cm)				2 volta 10 cm		2 volta 11 cm		2 volta 13 cm		2 volta 15 cm		2 volta 16 cm		2 volta 17 cm		2 volta 19 cm		2 volta 21 cm		2 volta 23 cm



Numero di supporto di posa forniti

Larghezza della tenda				Da 50 a 150 cm		Da 151 a 250 cm		Da 251 a 300 cm		Da 301 a 400 cm
Numero di supporto				2		3		4		5



Caratteristiche tecniche e solari dei tessuti

Caratteristiche Generale

• Composizione della tela : 100% Polyester
• Spessore dela tela : 0,3 mm
• Peso della tela : 210g/metro quadrato



Caratteristiche Solari

Tela filtranti tinta unita

Colore				Riflessione Solare		Trasmissione Solare		Assorbimento Solare
Vaniglia				51%		16%		33%
Giallo				46%		12%		42%
Cioccolato				19%		5%		76%
Rosso				30%		12%		58%
Bianco				60%		19%		21%
Nero				11%		3%		86%
Fuscia				31%		8%		61%
Talpa				42%		12%		46%
Verde anice				32%		17%		51%
Blu				28%		9%		63%
Grigio topo				26%		6%		68%



Tela oscuranti tinta unita

Colore				Riflessione Solare		Trasmissione Solare		Assorbimento Solare
Grigio topo				57%		0%		28%
Vaniglia				44%		0%		39%
Giallo				47%		0%		33%
Marrone				18%		0%		77%
Rosso				65%		0%		25%
Blu cielo				54%		0%		28%
Bianco				44%		0%		39%



Tela screen anti-calore soltis 99 colore/colore

Colore				Riflessione Solare		Trasmissione Solare		Assorbimento Solare
Bianco				66%		21%		13%
Quartz				62%		19%		19%
Canapa				48%		15%		37%
Argilla				39%		9%		52%
Grigio				44%		12%		44%
Antracite				8%		3%		89%



Quale viteria scegliere ?

In considerazione della varietà di supporti su cui le tende possono essere montate (legno, PVC, alluminio, calcestruzzo, cartongesso, ecc.), non siamo in grado di fornire viti e tasselli.

Tuttavia, riportiamo di seguito una tabella che indica il tipo di vite o di tassello da scegliere in funzione del supporto su cui la tenda verrà montata:





Limiti dimensionali

A seconda dei tipi di tessuti o dei sistemi operativi, i limiti dimensionali di fabbricazione possono essere diversi. La tabella seguente mostra tutti questi limiti:

	Manovra a cordoncino e catenella					Manovra Motorizzata 220 volts
	Larghezza en Cm		Altezza en Cm			Larghezza en Cm		Altezza en Cm
	Min	Max	Min	Max		Min	Max	Min	Max
- Tutti i tipi di tessuti	40	400	40	400		40	400	40	400

Suggerimenti per la manutenzione

L'intero meccanismo essendo realizzato in alluminio o PVC, può essere mantenuto con una spugna umida.

Viceversa, per la tela, ti consigliamo di non usare un panno umido perché lo sporco potrebbe rimanere incastrato nella fibra della tela.
Puoi strofinare con uno spazzolino morbido in modo che lo polvere.

In caso di mancato rispetto di queste istruzioni, non possiamo essere ritenuti responsabili delle conseguenze.
