Caratteristiche Tecniche Tende Trapezoidali

In queste caratteristiche tecniche, scoprirete l'insieme degli elementi e dei dati tecnici necessari per comprendere meglio la tenda a trapezio, i tessuti e le loro caratteristiche, e le diverse opzioni disponibili. Oltre a una presentazione generale del prodotto, vi troverete in particolare le seguenti sezioni:

• Presentazione generale
• Tipi di comando
• Ingombro
• Tipi di posa e supporti associati
• Ingombro delle lamelle ripiegate
• Sollevamento delle lamelle
• Numero di supporti di montaggio forniti
• Limiti dimensionali
• Quale viteria scegliere?
• Consigli di manutenzione

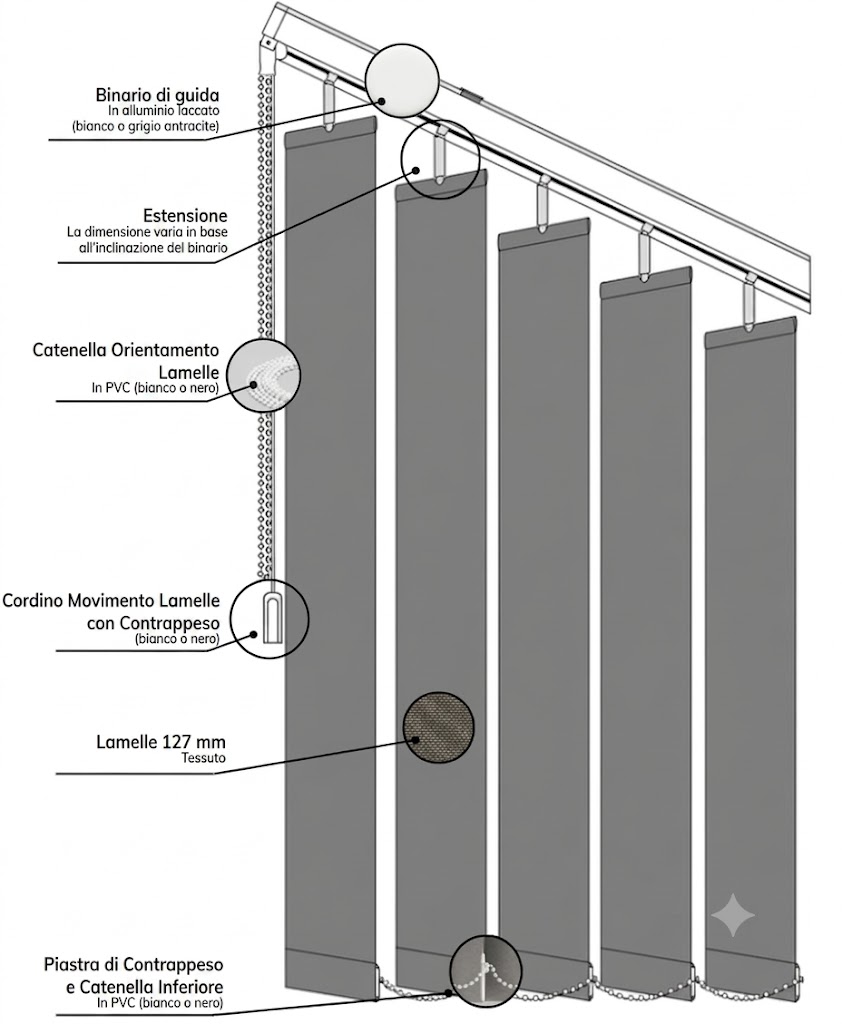

PRESENTAZIONE GENERALE

TIPI DI COMANDO E MANOVRA DELLA TENDA

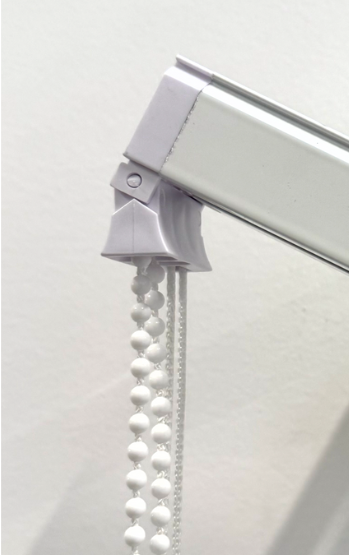

CATENELLA IN PVC (Bianco/Nero)

La tenda viene azionata sia da una catenella che da un cordoncino. La catenella in PVC viene utilizzata per gestire l'orientamento delle lamelle su se stesse. Il cordoncino viene utilizzato per il sollevamento e l'apertura delle lamelle. Questo pezzo unico permette di mantenere la catenella perfettamente dritta, qualunque sia l'inclinazione e la configurazione della vostra finestra. Per un comando a sinistra, la catenella si trova sul retro, il cordoncino sul davanti. Per un comando a destra, la catenella si trova sul davanti, il cordoncino sul retro.

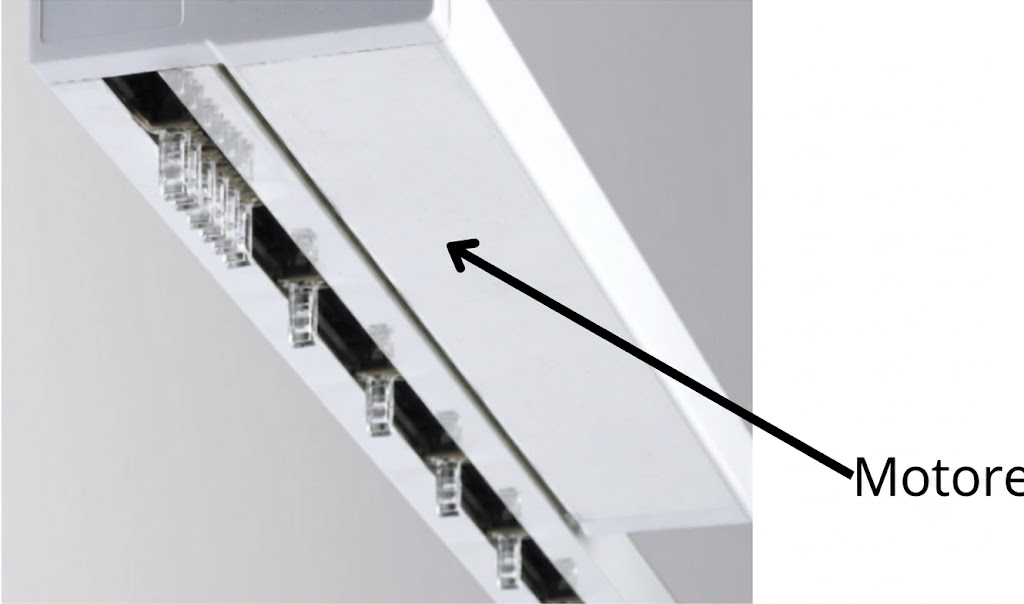

MOTORIZZAZIONE 24V RADIO CON TRASFORMATORE E TELECOMANDO

La tenda deve essere collegata alla corrente 220 volt. Lo spostamento delle lamelle (sollevamento e orientamento) è garantito da un telecomando radio, fornito con la tenda. Il motore si trova sempre sul lato del vetro per offrire un'estetica impeccabile (fissato sul retro del binario).

BINARIO IN ALLUMINIO

Si tratta di un binario in alluminio verniciato disponibile in bianco (RAL 9010) o grigio antracite (RAL 7016) che può essere fissato al soffitto oppure a parete tramite staffe regolabili. La sezione del binario è di 40 mm di larghezza per 25 mm di altezza.

Binario in alluminio verniciato: -Bianco (RAL 9010) -Grigio Antracite (RAL 7016) Tutti gli elementi, come il cordoncino, la catenella di comando, i supporti a soffitto o le staffe, saranno bianchi o neri a seconda del colore del binario scelto.

PIASTRE DI ZAVORRA

Questa piastra di zavorra viene inserita discretamente nella guaina di ogni lamella, garantendo una tenuta ottimale e una perfetta caduta di ogni lamella per un'estetica impeccabile. Disponibile in colore bianco o nero, si armonizza perfettamente con le tonalità delle lamelle, garantendo una finitura elegante e curata.

CATENELLA INFERIORE

La catenella inferiore collega saldamente le lamelle tra loro, sul davanti e sul retro della tenda, assicurandone il perfetto allineamento. Disponibile in colore bianco o nero per intonarsi alle tonalità delle lamelle, garantisce una rotazione fluida e omogenea delle lamelle, impedendo che si aggroviglino o si spostino in modo disordinato.

Nella maggior parte dei casi, la catenella inferiore e le piastre di zavorra sono bianche. Tuttavia, per i seguenti colori delle lamelle, sono nere per armonizzarsi perfettamente con la loro tonalità:

• Lamelle Oscuranti Tinta Unita - Grigio Topo, Marrone, Nero
• Lamelle Filtranti Tinta Unita - Grigio Topo, Marrone, Nero
• Lamelle Filtranti a Motivi - Cerchio Nero e Nido d'Ape Nero
• Lamelle Filtranti Melange - Indaco e Antracite Scuro
• Lamelle Filtranti Effetto Iuta - Antracite
• Lamelle Oscuranti Effetto Iuta - Antracite
• Lamelle Oscuranti Melange - Antracite e Cenere
• Lamelle Anti-Calore Soltis® - Antracite

PROLUNGHE

Le prolunghe permettono di fissare saldamente le lamelle della tenda a trapezio al binario. Dotate di un ingegnoso sistema di reindicizzazione, garantiscono un orientamento preciso e omogeneo delle lamelle, indipendentemente dal loro angolo o dalla configurazione della tenda. Le loro dimensioni variano in base all'angolo di inclinazione del binario.

INGOMBRO

Manovra a Cordoncino Posa a Parete su Staffe	Manovra a Cordoncino Posa a Soffitto

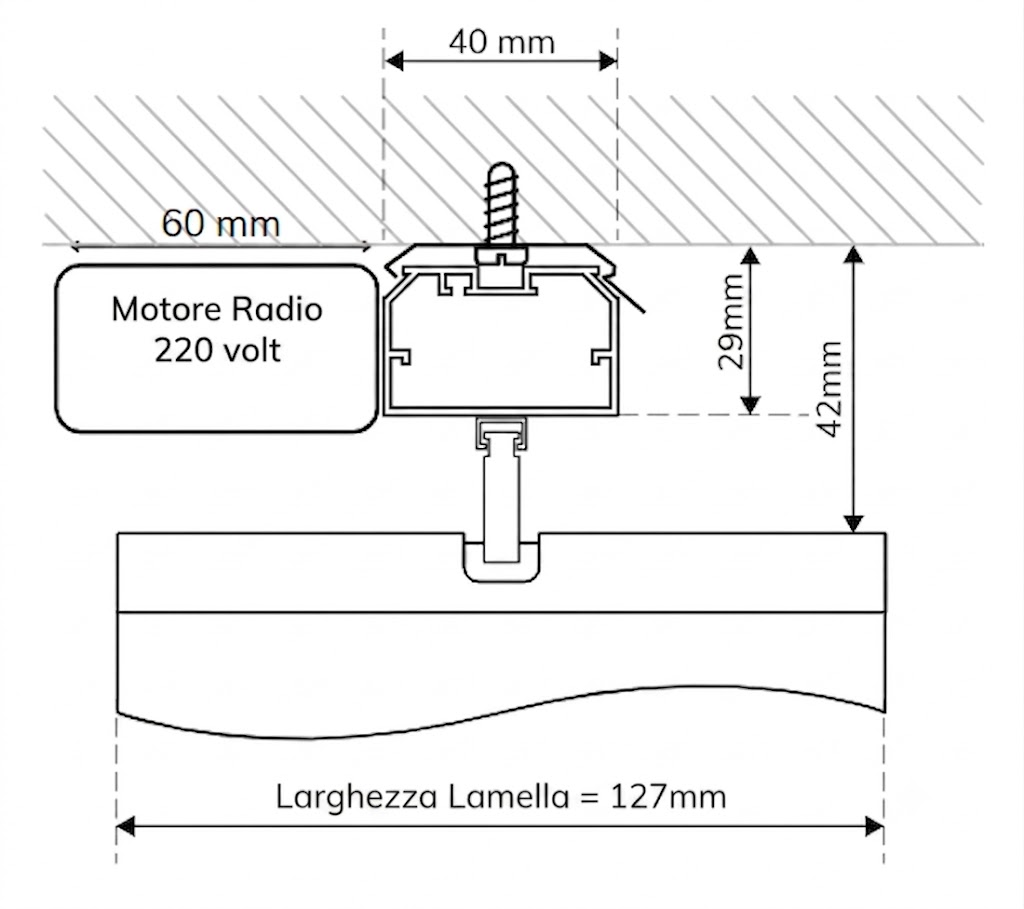

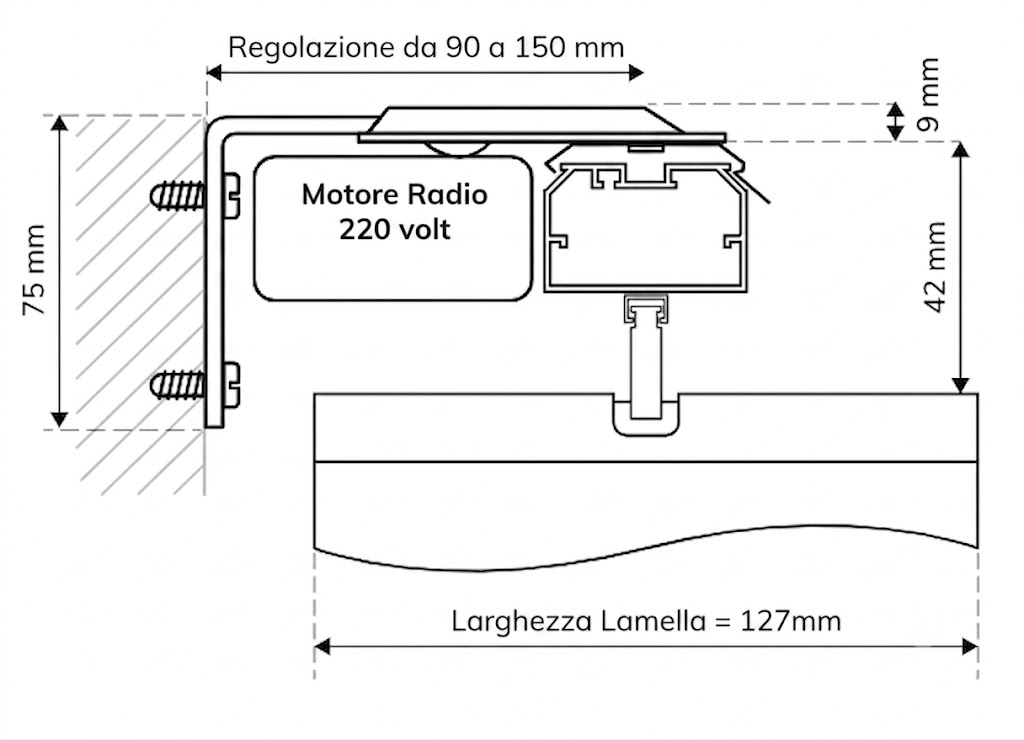

Manovra Motorizzata Posa a Parete su Staffe	Manovra Motorizzata Posa a Soffitto

TIPI DI POSA E SUPPORTI ASSOCIATI

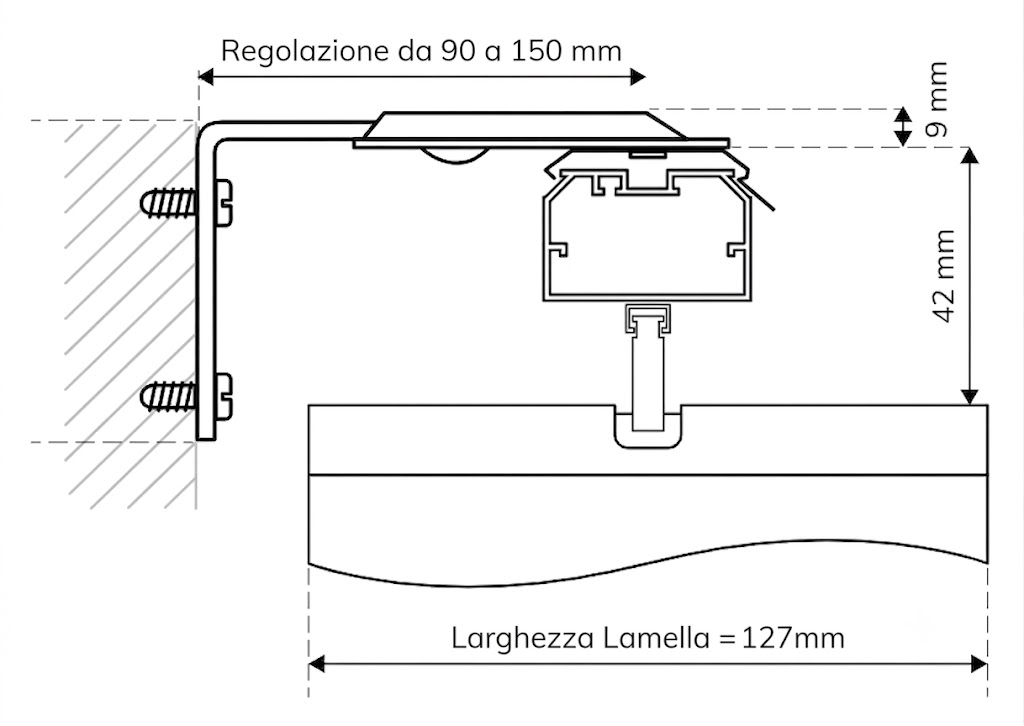

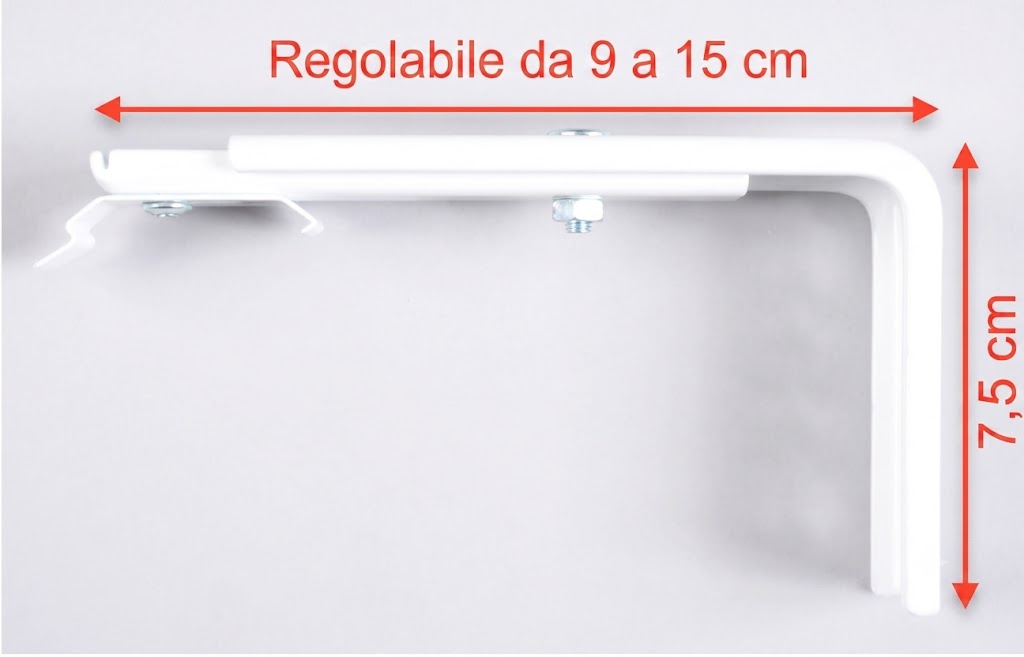

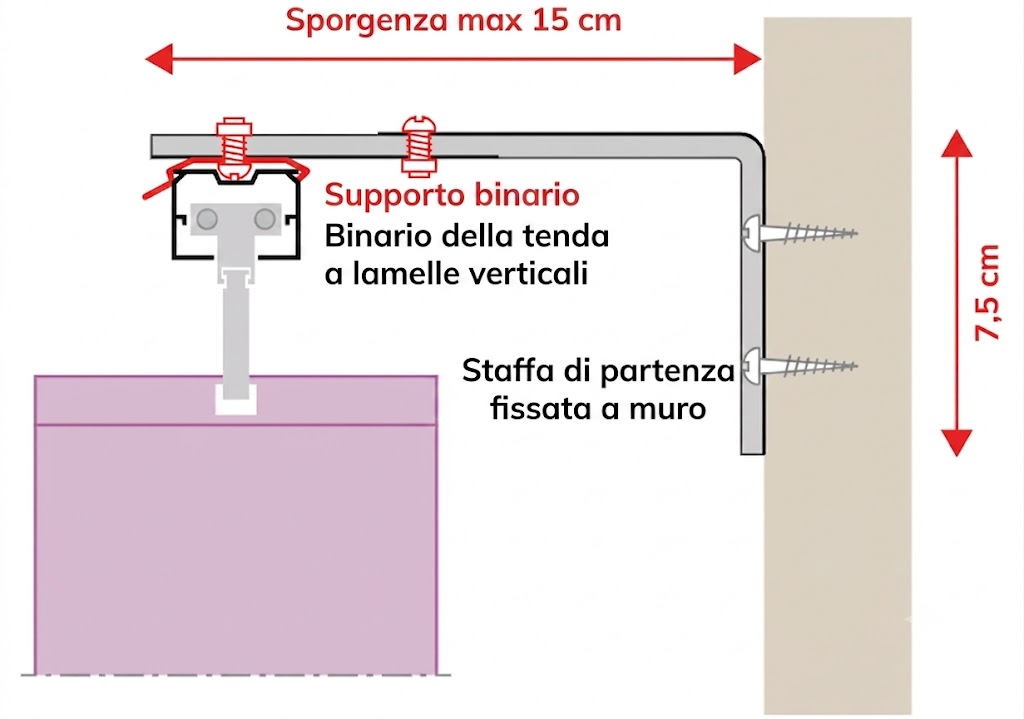

POSA A PARETE SU STAFFE

Questa opzione permette di realizzare una posa a parete distanziando la tenda dal vetro e/o da un ostacolo (Maniglia) per consentire la corretta rotazione delle lamelle. In questo caso la posa verrà realizzata sul muro sopra la finestra integrando l'altezza della staffa (7,5 cm) nell'altezza della tenda.

ATTENZIONE
Nell'ambito di una posa avvitata, è opportuno utilizzare viti e tasselli adatti al supporto (cartongesso, legno, cemento, alluminio, ecc.).
Data la varietà dei supporti, non forniamo queste viti, ma troverete di seguito il dettaglio delle viti da utilizzare in base a ciascun supporto.

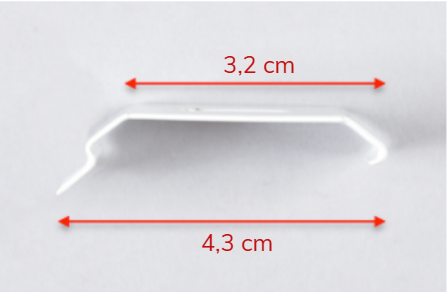

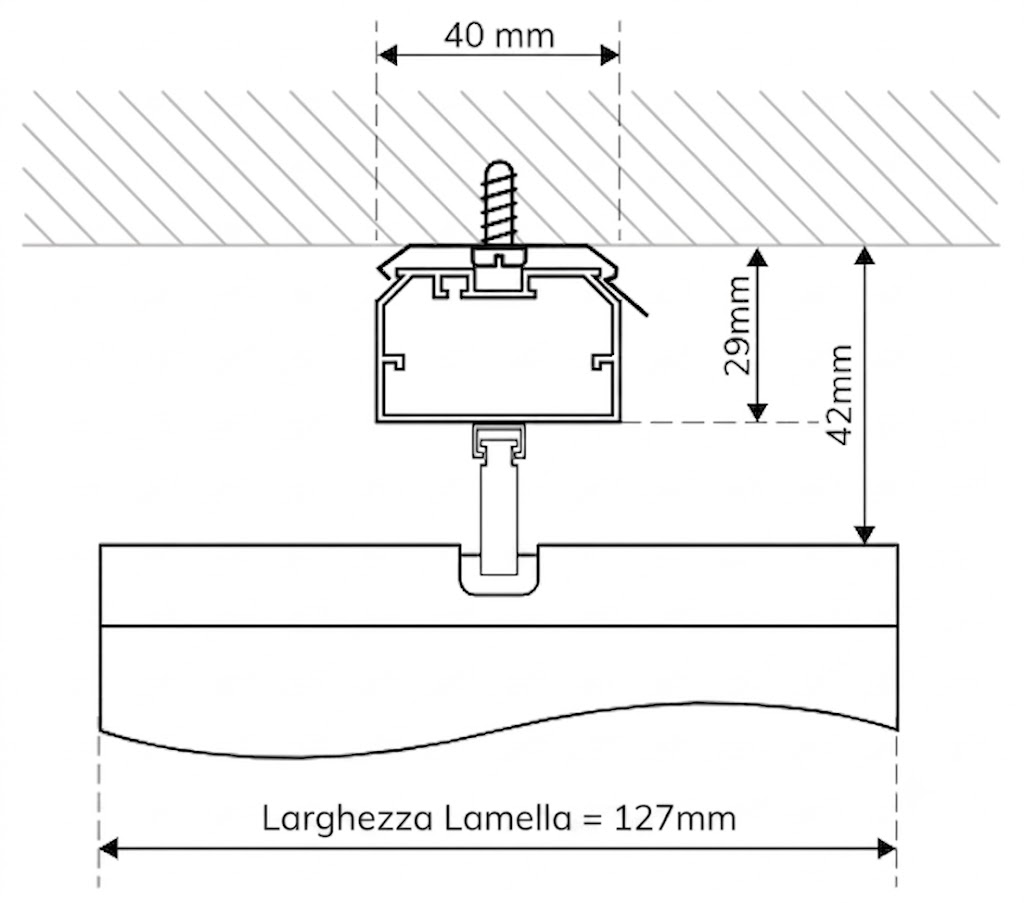

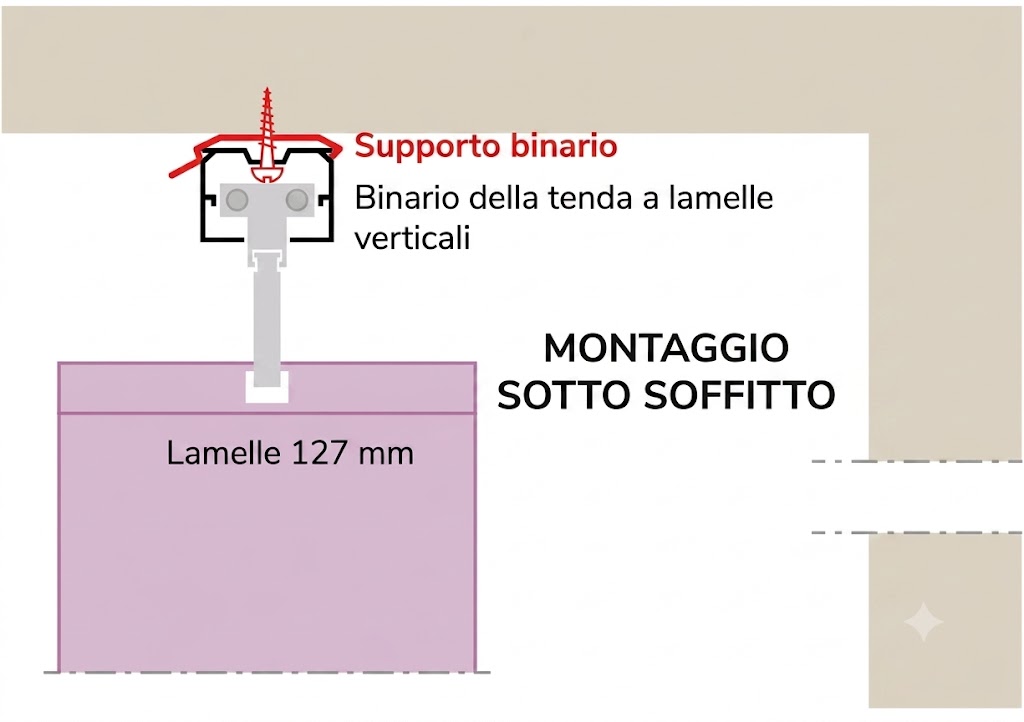

POSA A SOFFITTO

ATTENZIONE
Nell'ambito di una posa avvitata, è opportuno utilizzare viti e tasselli adatti al supporto (cartongesso, legno, cemento, alluminio, ecc.).
Data la varietà dei supporti, non forniamo queste viti, ma troverete di seguito il dettaglio delle viti da utilizzare in base a ciascun supporto.

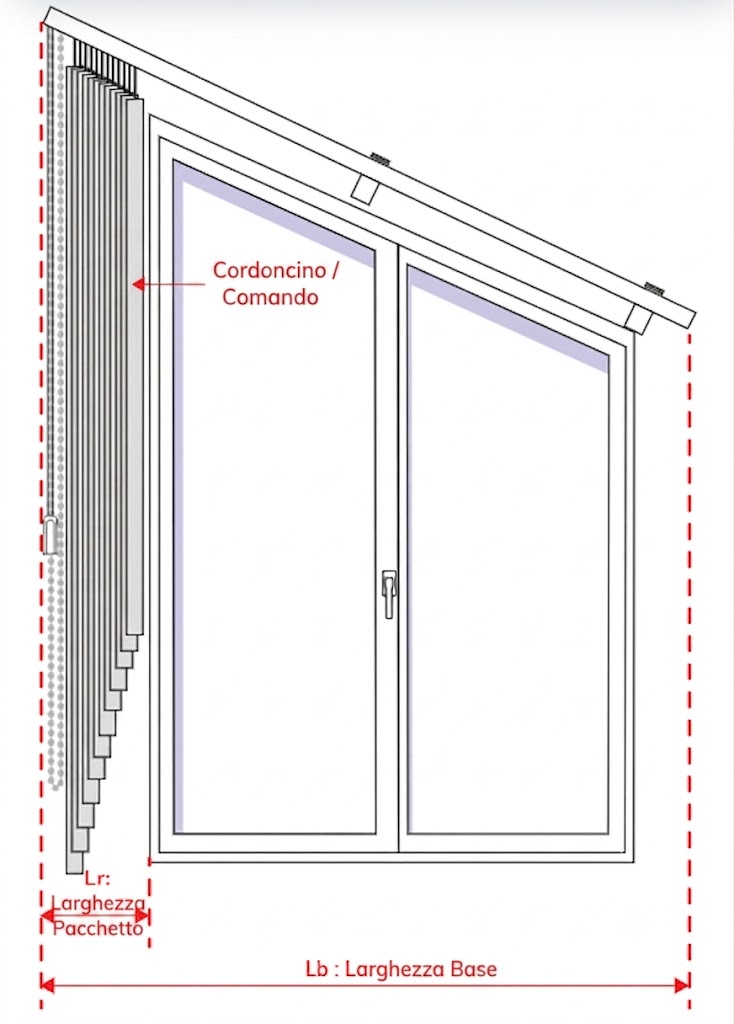

INGOMBRO DELLE LAMELLE RIPIEGATE

Di seguito troverete l'ingombro delle lamelle ripiegate in base alla larghezza della tenda e al tipo di ripiegatura:

SOLLEVAMENTO DELLE LAMELLE

Il sollevamento delle lamelle avviene sempre dal lato dell'altezza maggiore.

NUMERO DI SUPPORTI DI MONTAGGIO FORNITI

LIMITI DIMENSIONALI

La tabella sottostante riporta l'insieme dei limiti dimensionali di produzione:

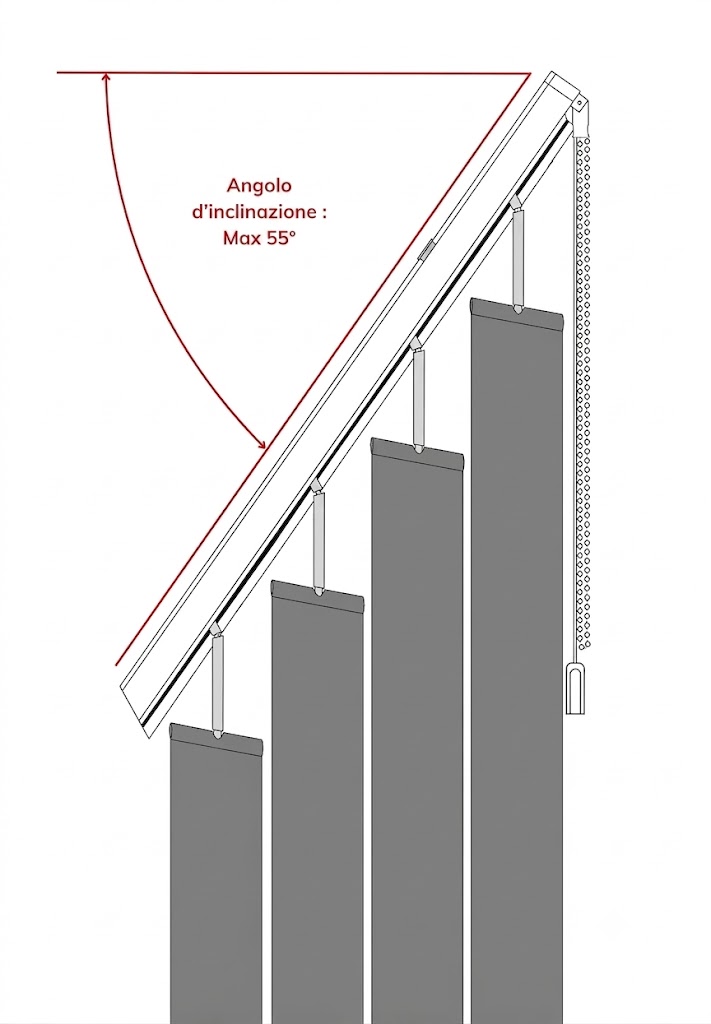

La tenda a lamelle trapezoidale è appositamente progettata per adattarsi alle finestre inclinate, offrendo una soluzione elegante e funzionale per pendenze fino a 55° di angolo di inclinazione.

QUALE VITERIA SCEGLIERE?

Data la diversità dei materiali di posa, non ci è possibile fornire le viti e i tasselli necessari per il montaggio dei supporti (che invece sono forniti). Indichiamo quindi di seguito la viteria da utilizzare in base a ciascun materiale:

		VITE 4 mm x 15 mm (diametro x lunghezza)		VITE 4 mm x 40 mm (diametro x lunghezza)		VITE AUTOFILETTANTE 3,9 mm x 13mm (diametro x lunghezza)		TASSELLO IN PLASTICA 6 mm x 30 mm (diametro x lunghezza)		TASSELLO  PER PARETI CAVE tipo "Molly"
MATERIALE DI POSA
LEGNO		X
PVC		X
ALLUMINIO						X
CEMENTO				X				X
CARTONGESSO (BA13)										X
BLOCCHI DI GESSO				X				X

CONSIGLI DI MANUTENZIONE

Poiché l'intero meccanismo è in alluminio o in PVC, si pulisce con una spugna umida.

Al contrario, per il tessuto, vi consigliamo di non utilizzare un panno umido poiché lo sporco potrebbe incrostarsi nella fibra del tessuto.

Potete spazzolare con uno spazzolino a setole morbide affinché lo sporco si stacchi in polvere.
