Tende Veneziane in alluminioCaratteristiche Techniche

Tutti i dati tecnici sulle nostre tende veneziane in alluminio

In questa scheda tecnica, scoprirete l'insieme degli elementi e i dati tecnici necessari per conoscere le tende veneziane in alluminio, la loro composisiozne, e le differenti opzioni disponibili. Oltre che a una presentazione generale del prodotto, vi illustreremo le rubriche seguenti:

• Tipi di azionamento della tenda
• Descrizione dei componenti
• Tipo di posa e supporti associati
• Guida
• Ingombro
• Numero di supporti forniti
• Peso in KG della veneziane
• Quale viteria usare ?
• Limiti dimensionali
• Consigli di manutenzione







PRESENTAZIONE GENERALE





TIPO DI COMANDO O MOVIMENTAZIONE DELLA TENDA



	Condocino e asta effetto cristalo* Il cordoncino è utilizzato per movimentare le lame. esso è dello stesso colore delle lamelle e permette di movimentare rapidamente le lamelle. L'asta effetto cristallo (trasparente) è utilizzata per orientare le lamelle.
	Monocomando a catena Una catenella in PVC bianca, nera o grigia permette di movimentare e di orientare le lamelle.  Questa opzione permette di unire entrambi i comandi.
	Monocomando a manovella Una manovella in alluminio grigia permette di movimentare e di orientare le lamelle. Questa opzione permette di unire entrambi i comandi.
	Lato del comando Potete scegliere il lato del comando a vostro piacimento (destra o sinistra).   * Per tende da sole con larghezza pari o inferiore a 36 cm, il cavo di orientamento delle lamelle si trova sul lato opposto al cavo di comando (che corrisponde al lato di comando). Per tende con larghezza maggiore o uguale a 37 cm, il cavo di orientamento delle lamelle e il cavo di comando della tenda si trovano sullo stesso lato.

DESCRIZIONE DEI COMPONENTI



Le nostre tende sono concepite con materiali resistenti e sono adatte ad un utilizzo intenso. I nostri prodotti sono durevoli a lungo termine e riparabili al bisogno (pezzi di ricambio disponibili).

Cassonetto per comandi cordoncino/asta	Cassonetto per comando catenella e comando a manovella
Cassonetto in acciaio laccato assortito con le lamelle, contenente il meccanismo della tenda. Dimensioni: 19mm x 27mm (H x L)	Cassonetto in acciaio laccato assortito con le lamelle, contenente il meccanismo della tenda. Dimensioni : 25 x 25 mm (H x L).
Lamelle	Fondale
Lamelle in alluminio laccate al forno e disponibili in 24 colori  Larghezza : 25 mm - Spessore 0,18 mm.	Fondale a vista e assortito al colori delle lamelle. Altezza : 10 mm - Profondità : 25 mm.

TIPO DI POSA E SUPPORTI ASSOCIATI

Posa su battente con attacco senza fori

Questo attacco senza fori permette di fissare saldamente la tenda senza forare la finestra. Questa opzione è particolarmente interessante per le finestre in PVC o in alluminio. Questo supporto non necessita di particolari utensili. Supporti di colore bianco.

Dettagli e dimenzioni del supporto



Posa su battente o a parete avvitato

Questa posa è realizzata con dei fori alla parete o al battente. Questa posa è tradizionale ma necessita di forare la parete o i montanti della vostra finestra. Supporti di colore bianco.

Dettagli e dimenzioni del supporto



Avvitamento a staffe

Questa installazione consente di fissare la tenda alla parete e di allontanarla dalla finestra per evitare un ostacolo (come una maniglia). In questo caso, le tende vengono solitamente installate sopra la finestra forando e avvitando la staffa. Supporti di colore bianco.

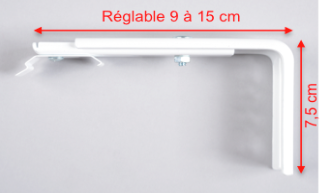

Dettagli e dimensioni della staffa



Posa a soffitto

Questa posa è realizzata forando ( a soffitto con le viti e i tasselli adatti al tipo di materiale ma non fornite). Supporti di colore bianco.

Détails et dimensions du support

ATTENZIONE : Pendendo in considerazione un'installazione avvitata, è necessario utilizzare viti e tasselli adattati al supporto (cartongesso, legno, cemento, alluminio, ...). A causa della varietà di supporti, non forniamo queste viti, ma di seguito troverai i dettagli delle viti da utilizzare in base a ciascun supporto.

GUIDA



SENZA Fori	CON Fori
Questo supporto verrà fornito con il cavo in acciaio rivestito se si scelgono le opzioni di guida e installazione senza perforazione (2 per tenda).	Questo set verrà fornito con il cavo in acciaio rivestito se si opta per la guida e le opzioni di installazione avvitate (2 per tende).



INGOMBRO

Questo è lo spazio occupato dall'alloggiamento, delle lamelle e del fondale quando le lamelle sono completamente ripiegate.

Di seguito troverai le dimensioni complessive in base all'altezza della tenda :



Altezza della tenda (in cm)				30		60		90		120		160		200		240		280		300
Altezza del ripiegamento (in cm)				5		6		7		8		9		10		11		12		12

NUMERO DI SUPPORTI DI POSA FORNITI

Larghezza della tenda				Da 30 a 89 cm		Da 90 a 159 cm		Da 160 a 229 cm		Da 230 a 270 cm
Numero di supporti forniti				2		3		4		5



PESO IN KG DELLA VENEZIANA IN ALLUMINIO 25 MM

Manovra cordoncino e asta :

Larghezza   Altezza				30		90		150		210		270
40				0,11		0,32		0,54		0,76		0,97
80				0,22		0,65		1,08		1,51		1,94
100				0,27		0,81		1,35		1,89		2,43
140				0,38		1,13		1,89		2,65		3,40
180				0,49		1,46		2,43		3,40		4,37
200				0,54		1,62		2,70		3,78		4,86
240				0,65		1,94		3,24		4,54		5,83
260				0,70		2,11		3,51		4,91		6,32



Manovra catenella :

Largeur   Hauteur				30		90		150		210		270
40				0,13		0,38		0,64		0,89		1,14
80				0,25		0,76		1,27		1,78		2,29
100				0,32		0,95		1,59		2,23		2,86
140				0,45		1,34		2,23		3,12		4,01
180				0,57		1,72		2,86		4,01		5,15
200				0,64		1,91		3,18		4,45		5,12
240				0,76		2,29		3,82		5,34		6,87
260				0,83		2,48		4,13		5,79		7,44



Manovra a manovella :

Largeur   Hauteur				30		90		150		210		270
40				0,43		0,68		0,94		1,19		1,44
80				0,55		1,06		1,57		2,08		2,59
100				0,62		1,25		1,89		2,53		3,16
140				0,75		1,64		2,53		3,42		4,31
180				0,87		2,02		3,16		4,31		5,45
200				0,94		2,21		3,48		4,75		6,02
240				1,06		2,59		4,12		5,64		7,17
260				1,13		2,78		4,43		6,09		7,74





QUALE VITERIA SCEGLIERE ?

Di fronte alla diversità dei materiali di installazione, è impossibile per noi fornire le viti e i tasselli necessari per l'installazione dei supporti (che vengono forniti).

Indichiamo quindi di seguito le viti da utilizzare in base a ciascun materiale :



LIMITI DIMENSIONALI

Le tabelle qui sotto riepilogano l'insieme dei limiti dimensionali di fabbricazione:

	Larghezza in Cm		Altezza in Cm
	Mini	Maxi	Mini	Maxi
- Tutti tipi di colore	30	270	30	260

	Largeur en Cm		Hauteur en Cm
	Mini	Maxi	Mini	Maxi
- Monocomando a manovella	40	270	30	260
- Monocomando a catenella	40	270	30	260

Per tende di larghezza superiore a 40 cm, tutti i comandi sono sullo stesso lato.

Per tende di larghezza inferiore a 40 cm, il cavo si trova sul lato di controllo e l'asta opposta



CONSIGLI DI MANUTENZIONE

L'intero meccanismo essendo in acciaio laccato, può essere pulito con una spugna umida.

Allo stesso modo per le lamelle, una semplice spugna umida manterrà la tenda da sole in perfette condizioni, senza lasciarla asciugare all'aria.

In caso di mancato rispetto di queste istruzioni, non possiamo essere ritenuti responsabili delle conseguenze.
